09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼是一種在馬氏體基體上析出Cr₂N強化的半奧氏體沉淀硬化不銹鋼。它具有高的強度和良好的韌性，適宜制作中溫高強度部件。

一、化學(xué)成分

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的化學(xué)成分見表5-98。

二、室溫力學(xué)性能

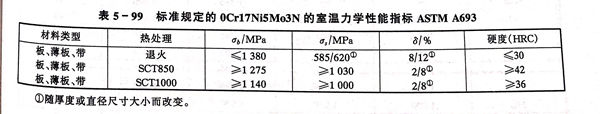

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的室溫力學(xué)性能指標見表5-99。

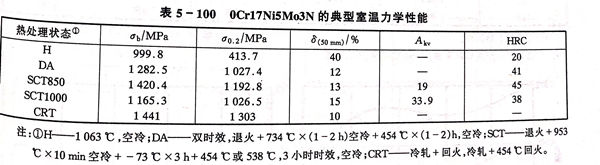

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的典型室溫力學(xué)性能指標見表5-100。

三、疲勞性能

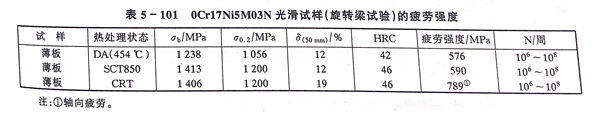

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的疲勞性能見表 5-101 。

四、高溫力學(xué)性能

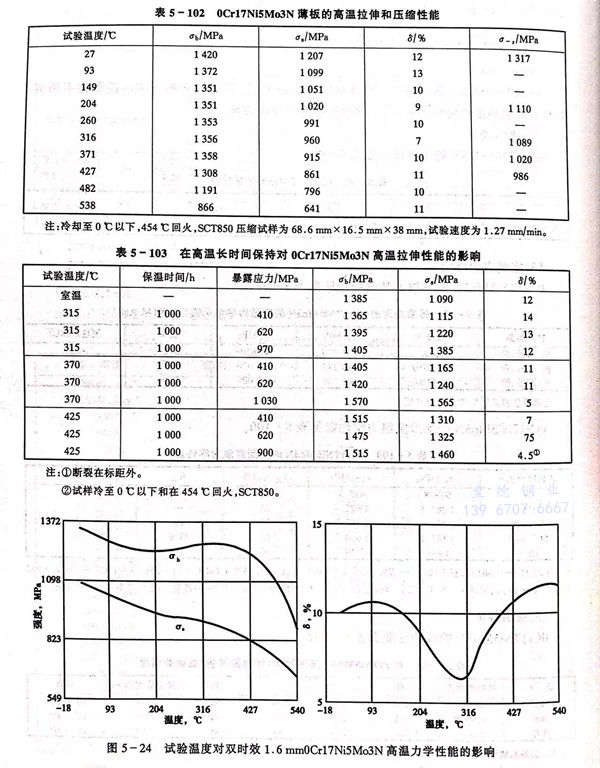

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不銹鋼的拉伸性能與熱處理條件相關(guān)，并取決于試驗條件，見表5-102、表5-103和圖5-24。

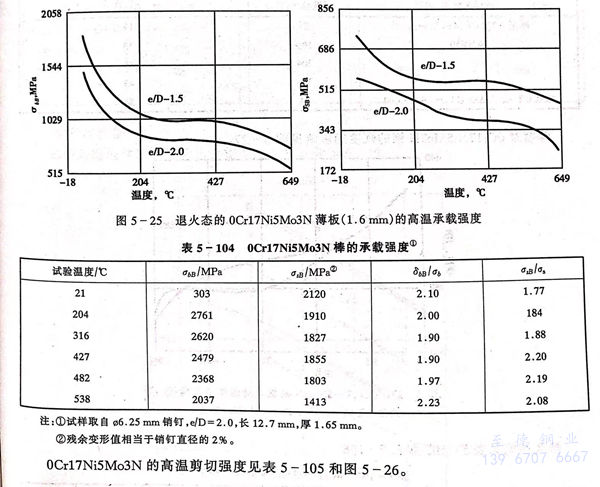

 退火態(tài)薄板的高溫承載強度見圖 5-25 和 表 5-104 。

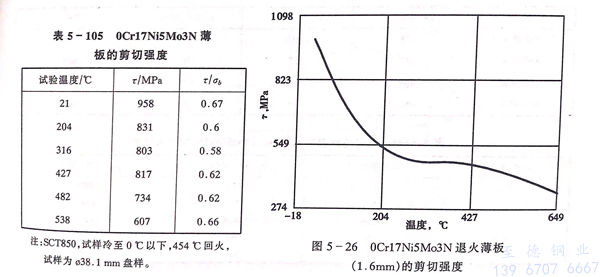

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高溫剪切強度見表 5-105 和 圖 5-26 。

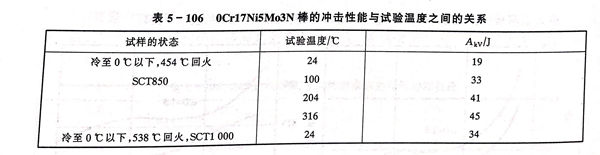

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高溫沖擊性能見表 5-106。

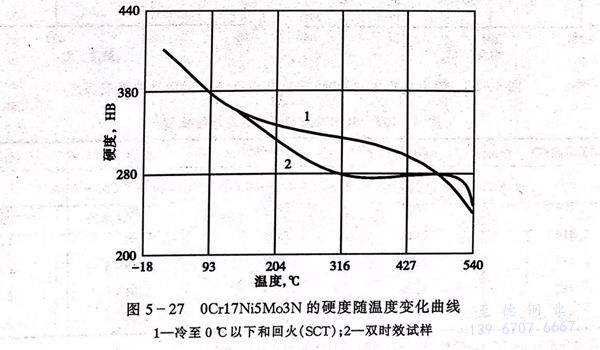

  溫度對0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的硬度的影響見圖 5-27 。

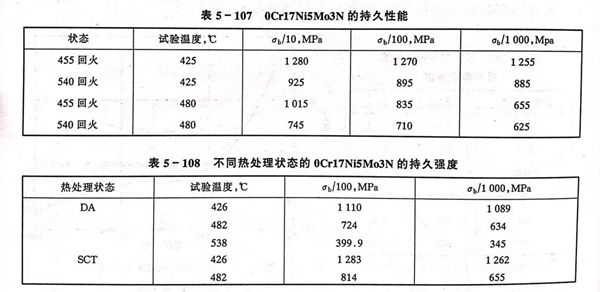

  持久性能見表 5-107 和 5-108 。

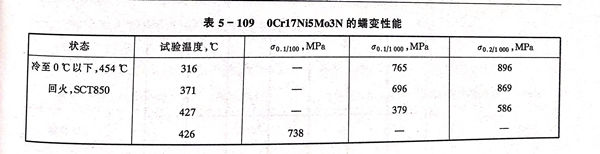

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的蠕變性能見表 5-109 。

五、低溫性能

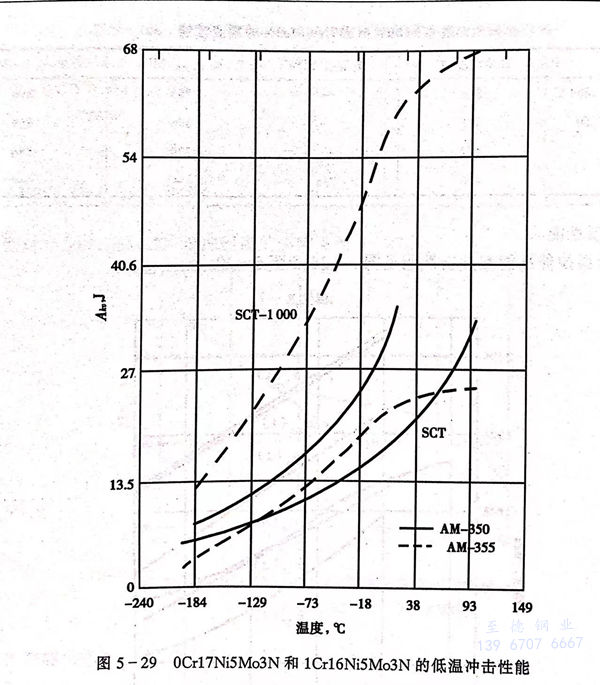

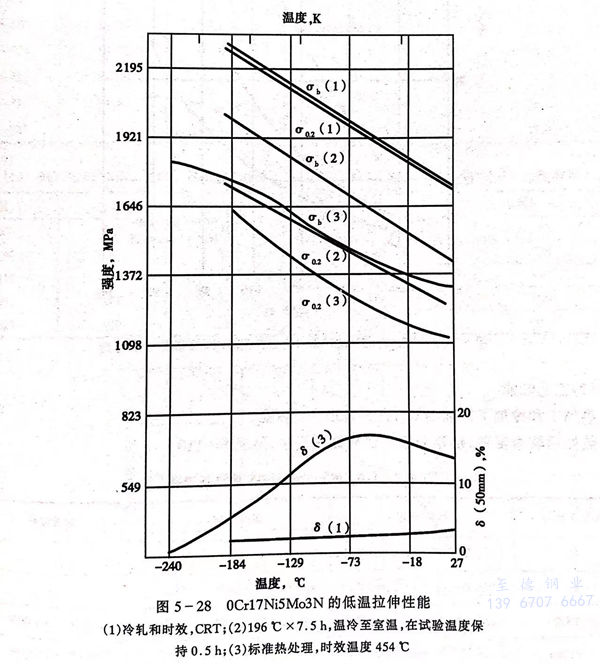

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的低溫拉伸性能和沖擊性能見圖 5-28 和 圖 5-29 。

六、耐蝕性

  鋼的耐蝕性類似或略優(yōu)于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼，可參效0Cr15Ni7Mo2Al的數(shù)據(jù)。

七、工藝性能

  熱加工和冷加工性能與0Cr15Ni7Mo2Al 不銹鋼相近。

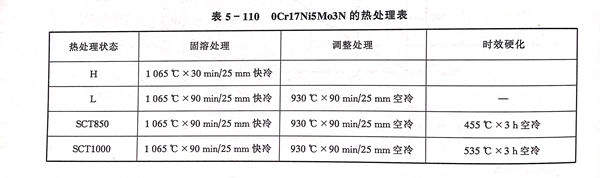

  熱處理較為復(fù)雜，推薦采用下述熱處理程序，見表5-110。

  可采用焊接奧氏體不銹鋼的方法進行焊接。通常在退火狀態(tài)下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。

八、物理性能

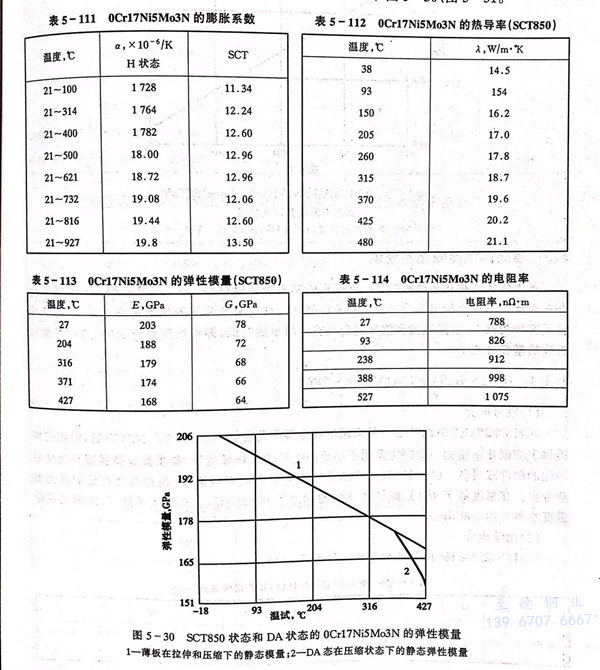

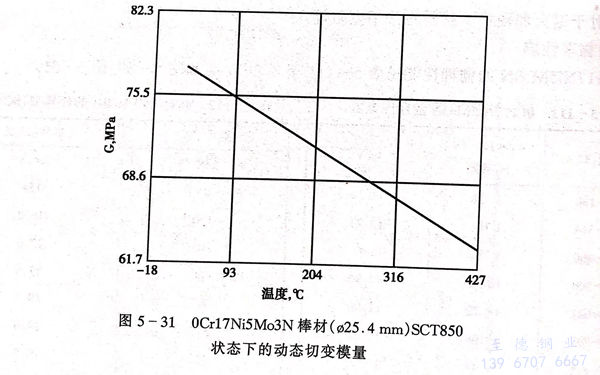

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物理性能見表5-111至表5-114和圖5-30、圖5-31。

九、應(yīng)用

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼主要應(yīng)用于要求高強度并且有適度耐蝕性的結(jié)構(gòu)部件和裝備。如壓力容器、飛機水管；飛行器結(jié)構(gòu)骨架，如艙壁、隔板和加強桿肋板；噴氣發(fā)動機壓縮機葉片和高溫彈簧等。
