4Cr13、40Cr13

 4Cr13、40Cr13 不銹鋼是Cr13型馬氏體不銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不銹鋼。由于碳含量較高，熱處理后的強度和硬度均較高，塑韌性相對較低。

一、化學(xué)成分

  4Cr13、40Cr13 不銹鋼的化學(xué)成分見表3-45。

二、室溫力學(xué)性能

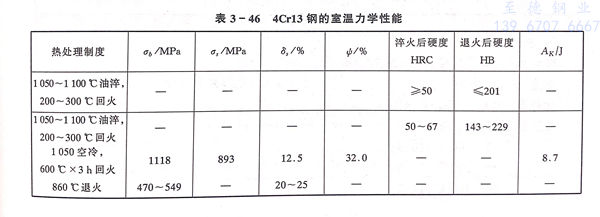

  4Cr13、40Cr13 不銹鋼的室溫力學(xué)性能見表3-46。

三、高溫力學(xué)性能

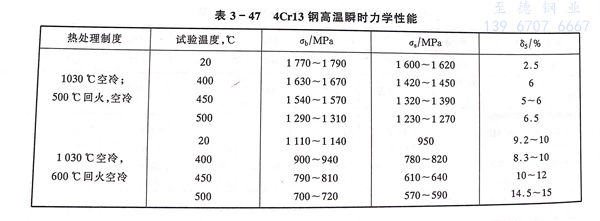

  4Cr13、40Cr13 不銹鋼的高溫瞬時力學(xué)性能見表3-47。

四、抗松弛性能

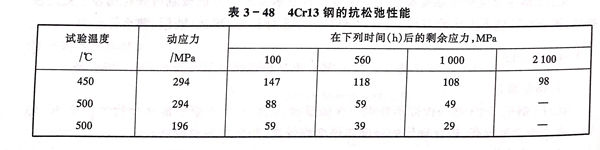

  4Cr13、40Cr13 不銹鋼的抗松弛性能見表3-48。

五、耐蝕性和抗氧化性

  4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長期使用。

六、工藝性能

 a. 熱加工

  4Cr13、40Cr13 不銹鋼的熱加工工藝參數(shù)同3Cr13不銹鋼。

 b. 熱處理

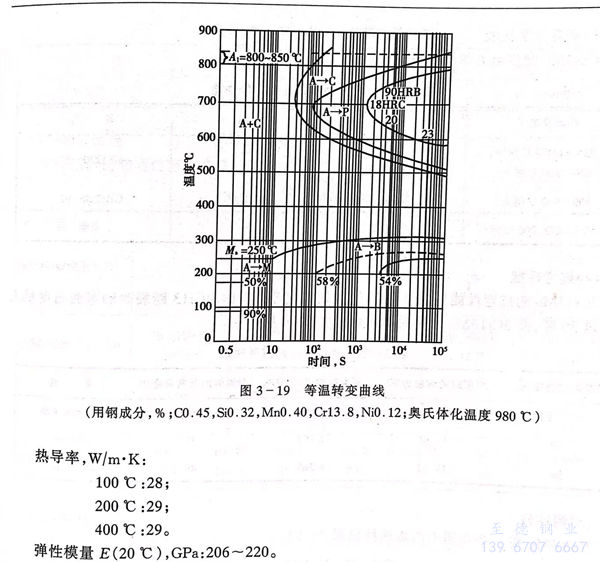

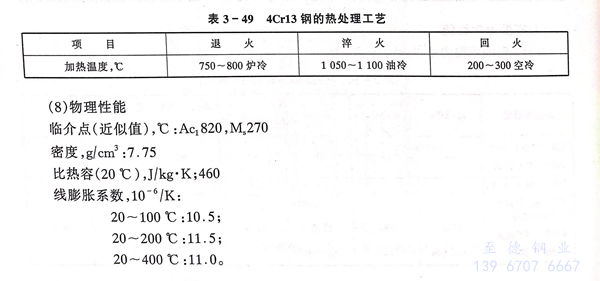

  4Cr13、40Cr13 不銹鋼的熱處理工藝見表3-49。等溫轉(zhuǎn)變曲線見圖3-19。

七、物理性能

  臨介點（近似值），℃：Ac，820，M，270

  密度，g／cm³：7.75

  比熱容（20℃），J／kg·K；460

  線膨脹系數(shù)，10^-6／K：

                     20~100℃:10.5;

                     20~200℃:11.5;

                    20~400℃:11.0。

熱導(dǎo)率，W／m·K：

             100℃: 28;

             200℃: 29;

             400℃: 29。

彈性模量E（20℃），GPa：206～220。

八、應(yīng)用

  4Cr13、40Cr13 不銹鋼主要用于制造外科醫(yī)療用具、醫(yī)用剪刀、軸承、閥門、彈簧等。4Cr13、40Cr13 不銹鋼可焊性差，通常不制造焊接部件。
