3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的馬氏體不銹鋼，較1Cr13不銹鋼和2Cr13不銹鋼具有更高的強(qiáng)度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩(wěn)定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強(qiáng)度部件，以及在承受高應(yīng)力載荷并在一室腐蝕介質(zhì)條件下的磨損件。在測量器械、醫(yī)用鉗子等方面也得到廣泛應(yīng)用。此鋼不宜焊接。

一、化學(xué)成分

 3Cr13、30Cr13、SUS 420J2 不銹鋼的化學(xué)成分見表3-33。

二、室溫力學(xué)性能

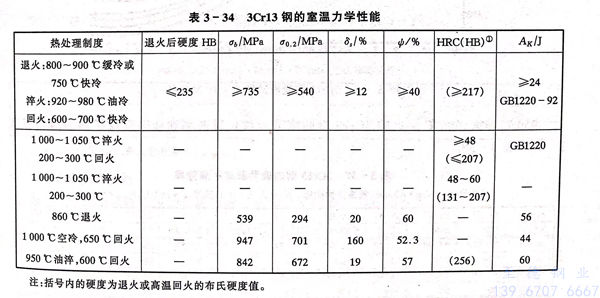

 3Cr13、30Cr13、SUS 420J2 不銹鋼的室溫力學(xué)性能的標(biāo)準(zhǔn)規(guī)定值和實(shí)測結(jié)果見表3-34。

三、疲勞和斷裂韌性

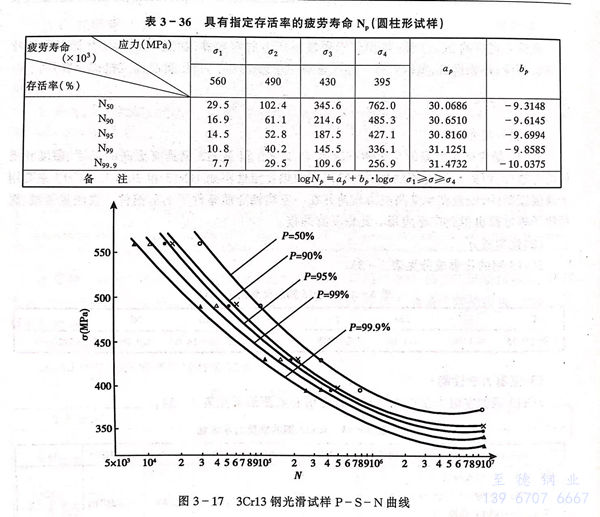

  950℃ 油淬 ，600℃ 回火的 3Cr13不銹鋼的彎曲疲勞性能見表 3-35、表 3-36 和 圖 3-17。

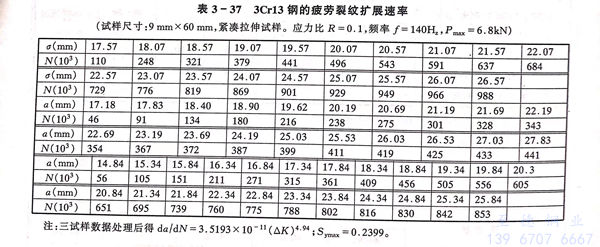

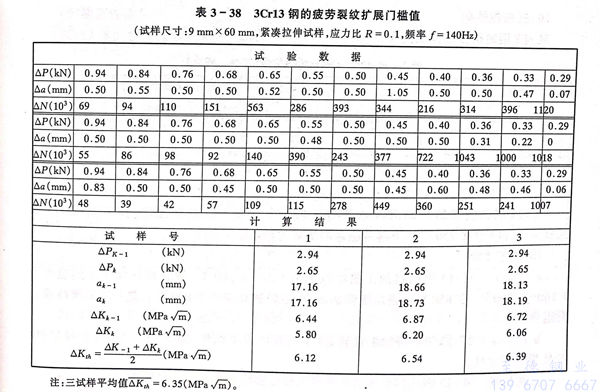

  950℃淬火、600℃回火的3Cr13鋼的疲勞裂紋擴(kuò)展速率和疲勞裂紋擴(kuò)展門檻值見表3-37和表3-38。

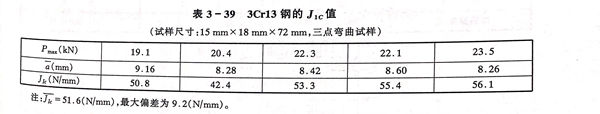

  950℃油淬，600℃回火的3Cr13鋼的J1c測定結(jié)果列于表3-39。

四、高溫力學(xué)性能

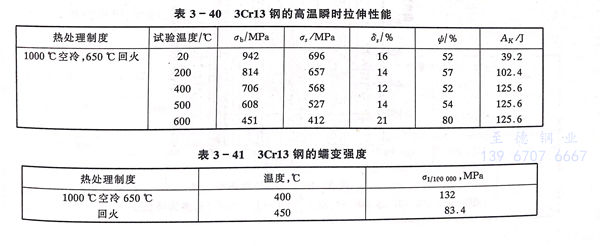

 3Cr13、30Cr13、SUS 420J2 不銹鋼的高溫瞬時(shí)拉伸性能和蠕變性能分別見表3-40和表3-41。

五、抗松弛性能

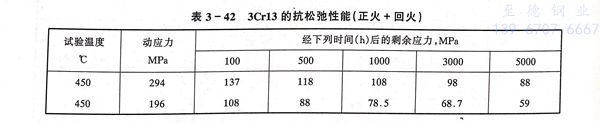

  3Cr13、30Cr13、SUS 420J2 不銹鋼的抗松弛性能見表 3-42。

六、耐蝕性及抗氧化性能

 3Cr13、30Cr13、SUS 420J2 不銹鋼在室溫的稀硝酸以及弱的有機(jī)酸中具有一定的耐蝕性，但不及1Cr13不銹鋼和2Cr13不銹鋼。3Cr13不銹鋼在750℃以下具有穩(wěn)定的抗氧化性能。

七、工藝性能

 a. 熱加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱加工溫度范圍為850～1200℃，適宜的熱加工加熱溫度為1160～1200℃，在850℃以前應(yīng)緩慢加熱，冷裝爐爐溫應(yīng)小于800℃。熱加工后緩冷或及時(shí)退火。

 b. 冷加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的冷加工性較差，不推薦冷加工操作，但3Cr13不銹鋼可生產(chǎn)冷拉材，冷軋板帶和絲材。

 c. 熱處理

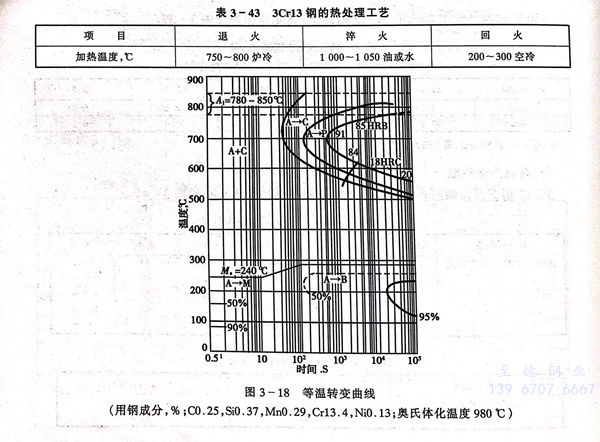

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱處理制度和等溫轉(zhuǎn)變曲線見表3-43和圖3-18。

八、物理性能

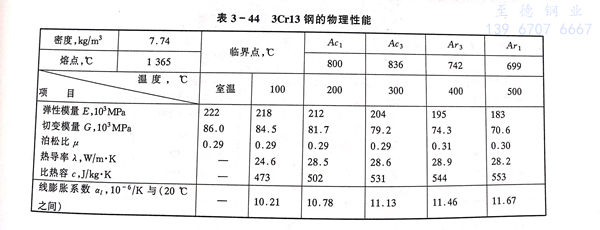

  3Cr13、30Cr13、SUS 420J2 不銹鋼的物理性能見表 3-44。

九、應(yīng)用

  3Cr13、30Cr13、SUS 420J2 不銹鋼主要應(yīng)用于承受高載荷的結(jié)構(gòu)件以及承受高應(yīng)力機(jī)械載荷并存腐蝕介質(zhì)的磨損件，如300℃以下工作的刀具、彈簧；400℃以下工作的軸、螺栓、閥門、軸承等。
